연발리벳 - 스피드 패스닝 시스템 |
|||||||||||||
|
Speed Fastening System |
|||||||||||||
| ☞ 제품보기 | |||||||||||||
| 단발리벳의 단점을 보완한다기 보단, 연발리벳만이 가지는 고유한장점으로 별개의 산업분야에서 | |||||||||||||
| 대량으로 소요되기도 하지만 다량작업 또는 그이하의 단발리벳작업이 이루어지는 작업분야에서 | |||||||||||||
| 대체효과를 탁월하게 내기도 한다. 최초 항공산업분야에 적합하도록 개발되었으나 현재는 그 | |||||||||||||
| 쓰임새가 각분야에 고르게 퍼져있다 - | |||||||||||||
| 전자, 기계, 조명, 판금, 자동차 등등. 단발리벳과 달리 체결시 압착충격을 심하게 야기하지 않으며 | |||||||||||||
| 동종, 동일사이즈의 단발리벳과 비교해보아도 강도면에서 떨어지지 않을뿐 아니라 단발리벳 | |||||||||||||
| 불량체결시 나타날 수 있는 바디 스템간의 이탈현상이 없으며 체결특징은 압착보다는 홀확장에 의한 | |||||||||||||
| 체결의 특성을 가지므로 모재에 대한 충격을 현저히 줄일수 있다. | |||||||||||||
| 생산성향상 | 2초대 이내의 체결시 사이클타임을 구현하므로 종래의 단발리벳이나 | ||||||||||||
| 스크류방식의 작업에비해 2배!4배의 작업속도 향상을 꾀할수 있다 | |||||||||||||
| 소요자재 단순화 | 연발리벳 패스너는 종이테입에 의하여 길게 포장되어 있으므로 개별 | ||||||||||||
| 소요자재에 비해 관리가 쉽다. | |||||||||||||
| 자재의 망실이 없음 | 연발리벳은 공구안에 모두 장착되므로 자재의 망실을 줄일수 있다. | ||||||||||||
| 스템이탈 없음 | 종래의 단발리벳 작업이 종종 야기하는 스템이탈 현상에 대한 우려가 | ||||||||||||
| 전혀 없다. | |||||||||||||
| 체결성능향상 | 스크류 타입의 체결방식에비하여 토크 및 강도 조절 또는 드라이빙부분의 | ||||||||||||
| 마모에 대한 염려가 없고 간단한작업으로 강한 체결효과를 낼수 있다. | |||||||||||||

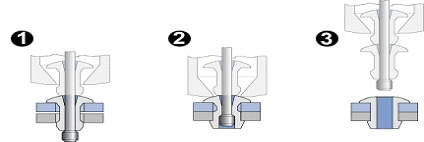

| 체결개념도 |
|
||||||||||||
| 1.철심에 미리 장착된 리벳을 홀에 삽입한다 | |||||||||||||
| 2.공구가 작동하면서 철심을 잡아당기면 철심이 리벳홀을 관통하면서 | |||||||||||||
| 압축과 확장을 일으켜 모재의 홀에 채워지게 됨 | |||||||||||||
| 3.리벳이 체결 되고난 후 다음리벳이 자동으로 처음위치로 장착되어 | |||||||||||||
| 반복동작 수행 준비가 완료된다. | |||||||||||||
