압착 패스너 / Self Clinching Fasteners
장점
0.51mm 이상의 박판에 견고하게 고정되어 강한 탭 제공
강한 이탈강도 및 토크 제공, 체결후 단차발생치 않음
단순 홀가공후 프레스 공정이외에 이외 별도 가공공정 및 공구 불필요
접합부 변형 없음 - 프레스 압착에의하여 원래의 두께와 강화된 강도 유지
체결후 별도 탭공정 불필요 - 외부의 변형이 발생하지 않으므로 사상, 연마 필요없음
저렴한 공정비용 - 시간단축과 별도공구가 불필요하므로 총 공정비용절감효과

BSO4 image


F image

Stand Off Clinch Nut Clinch Stud Flush Nut
스탠드오프 압착너트 압착볼트 압착부싱
용도
전자, 통신, 전기, 건설 기기분야의 후레임, 랙, 함체, 장비, 제어기, 분전반
점검구, 설비, 박스, 전자제품, 기기판 등에 볼트/너트를  영구적으로 부착
부착모재에 너트 또는 볼트등의 탭을 영구적으로 압착형성하여
제품의 조립이 쉽고 편하고, 견고하도록 만드는데 사용
소비재 제품등의 외관에 장착흔적이 남지 않으면서도 강력한 체결성능을 보장하므로
미려한 외형을 유지할수 있고 그 용도에 따라 자유자재로 사이즈 선정이 가능함
재질에 따라 선택이 다양하고 도금사양도 선택이 다양하여 다양한 외관색상을 구현할 수 있음
200522101510297

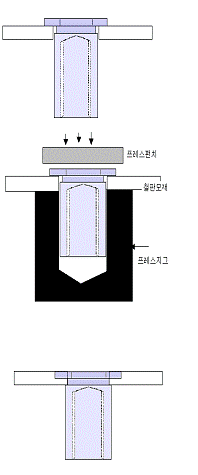

체결

종류
압착너트
  Clinch Nut
철판에 직접탭을내거나 피스로 체결하는것에
비하여 더 안정적이고 견고한 탭 제공
압착볼트
Clinch Stud
볼트를 철판에 용접하는공정을 대체
견고하고 강한 볼트부 형성
스탠드오프
Stand Off
철판위에 일정공간을 확보할수있도록
(스페이서역할)하여 기판, 부품등을 마운트
할수있도록 하고강한 너트부와 지지공간
(써포트역할) 제공
압착부싱
Flush Nut
철판에 간섭을 배제하고 너트부가 필요시
철판의 두께와 동일한 너트를 강하고 견고하게
형성하며 철판 높이와 단차를 없앰
